色散型光譜成像儀利用特定的色散元件，也叫作分光元件，在連續譜段上得到同一目標的直接光譜。一般常見的色散元件包括棱鏡和光柵。棱鏡分光的機理是基于棱鏡材料的光折射率隨著波長而變化。本文對棱鏡色散型光譜成像儀的原理做了介紹。

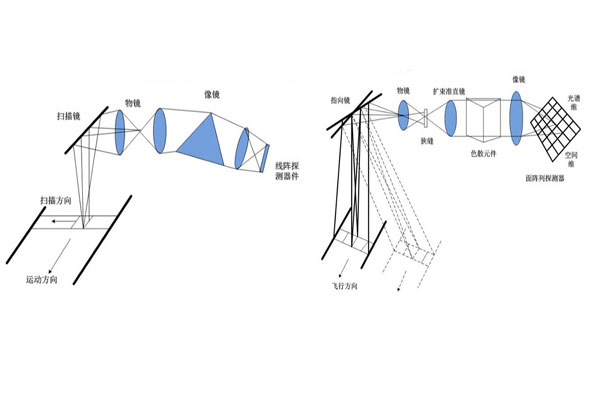

搖掃式棱鏡色散型光譜成像儀和推掃式棱鏡色散型光譜成像儀的成像原理如下圖所示。此類光譜成像儀由七部分組成，分別是指向鏡、望遠鏡物鏡、狹縫、準直鏡、棱鏡、成像鏡和探測器。其中搖掃式是采用機械掃描反射鏡沿平臺穿軌跡方向掃描，每個地面分辨率的輻射依次進入光譜儀的光學系統，經望遠鏡物鏡后成像于狹縫處，狹縫后的準直鏡使得通過狹縫的光平行射向色散元件。棱鏡作為色散元件將像元的輻射按照特定的光譜間隔實行色散，向不同的角度偏斜，從而使通過狹縫的光變成扇形單色平行光，成像鏡將它們會聚于其焦面上的線陣探測器單元上，形成光譜面。線陣探測器的元數，即是像元分光光譜波段的個數。提取線陣探測器的輸出值，即為地面分辨率的光譜信息。結合平臺的運動和掃描反射鏡的掃描，得到目標的兩維空間信息和一維光譜信息。

推掃式與搖掃式不同的是它采用面陣探測器。因此，在穿軌方向面陣探測器在光譜方向上一維探測器元數，接收相應數目的的一行地面分辯元的輻射，被分光之后在探測器的空間方向一維單元上。因此，面陣探測器同時可以獲得一維光譜信息和一維空間信息，通過平臺的運動獲得另一維空間信息。指向鏡起到擴大視場的作用。

表征棱鏡光譜儀基本性質的參量有四個：光譜的波長范圍、色散、分辨本領和像面照度。

1.棱鏡光譜儀的波長范圍，取決于光學系統材料。波長范圍的確定，取決于遇感傳感器的工作波段要求。

2.棱鏡光譜儀的色散，由線色散表示，即dl/dλ，等于波長差為單位的兩光譜線在譜面上的間隔。表示為：

式中：α表示棱鏡的折射角；n表示棱鏡介質對于最小偏向角的光線的折射率；dn/dλ表示棱鏡介質在該光線所對應的波長附近的色散率；f'表示光譜儀的焦距；表示探測器對成像鏡光軸的傾角。

3.棱鏡光譜儀的分辨本領是指分離開兩條鄰近譜線的能力，定義為波長λ與在該波長附近能被分辨的最小波長間隔δλ之比，即：

其中t表示棱鏡底邊長度。

4.光譜儀的像面照度定義如下：

τ表示光譜儀光學系統的透過率；B表示窄縫寬度：（D/f’）表示光譜儀成像鏡的相對孔徑：（D/f’）2稱為光譜儀的集光本領。
