顯微高光譜成像系統主要應用于微觀研究和分析領域，很多用戶對這種系統的結構比較好奇，本文從系統設計方面進行了詳細說明。

1.?總體結構設計

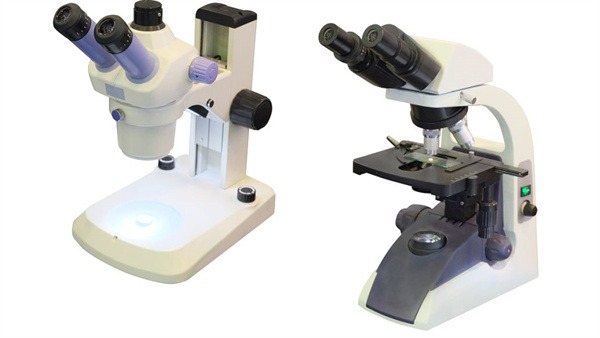

由于顯微鏡是帶有光源的主動光學系統，因此，為了獲得成像光譜，從總體上考慮，有兩種系統結構可供選擇：

一種是在前光學系統進行光譜分光，即采用波長調諧的照明光源，照明光源以一定的波長間隔連續或非連續地掃描，在每一個預定的波長處得到一個灰度圖像，波長掃描后便構成光譜圖像立方體。這種方法的主要優點是不用在成像光路中插入任何光學和機械元件，因而不會增加額外的光學像差。缺點是很費時，對于上百個波段的高光譜成像而言，往往需要長達小時量級的時間。而且，這種方法不適用于熒光應用，因?yàn)橐玫綗晒庑枰ぐl(fā)光源。

另一種結構是在后光學系統（即成像光束）中進行光譜分光，這是用于航空航天遙感領域的光譜成像儀中廣泛采用的方法，對于顯微高光譜成像系統，這種方案也可以借鑒。

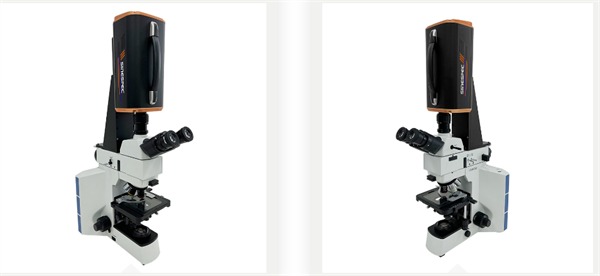

因此，本顯微高光譜成像實驗系統采用后一種結構形式，即在成像光束中進行光譜分光。利用推帚式光譜成像儀的原理進行設計，將光譜儀子系統光學耦合到生物顯微鏡的三目鏡筒上；利用高精度步進電機驅動載物臺進行微米級平動，實現推帚成像。

整個系統在結構上主要由顯微鏡、分光計、CCD相機、數據采集和控制系統幾部分組成。

2.?分光子系統設計

目前，用于成像光譜儀器的光譜分光方法主要有棱鏡分光、光柵分光、傅里葉變換、聲光可調諧濾光片、液晶可調諧濾光片、漸變?yōu)V光片、二元光學元件等方法[131。從目前的應用情況來看，光柵分光仍是應用廣泛而且技術相對成熟的光譜分光方法。因此，本系統仍采用傳統的光柵分光方法。而對于光柵而言，又可分為反射光柵和透射光柵。由于該系統屬于直視系統，即同軸光學系統，因此，若采用反射光柵，將使系統的光軸發生折轉，從而給系統結構設計帶來困難。為簡化設計，本系統采用透射光柵分光。

對于透射光柵，根據光柵方程，當垂直光柵入射，即入射角為零時，若取+1級或-1級衍射光譜，則衍射角不為零，即所有衍射光線將沿系統主光軸發生偏轉，從而造成整個系統為非同軸系統。因此，為了使整個系統保持為同軸光學系統，采用棱鏡-光-棱鏡組合的分光方式，使分光后中心波長的衍射光線沿系統主光軸衍射。光譜分光系統的主要設計參數如下：

狹縫：寬度25um，有效長度8.8mm；準直光學鏡頭：f=40mm，f/2.8；會聚光學鏡頭：f=40mm，f/2.8，與準直光學鏡頭為對稱式結構；光柵頻率：3151/mm；前棱鏡：頂角11.8?，上寬度2.4mm，下寬度5.8mm，中心厚度4.1mm；后棱鏡：頂角11.2?，上寬度1.0mm，下寬度5.5mm，中心厚度3.2mm。

?

3.?載物臺自動裝置設計

根據推帚式成像光譜儀的特點，系統使用狹縫作為視場光闌，對瞬時視場內的觀測目標進行一維采樣，因此，要獲得整個觀測目標的二維圖像，必須對另一維進行推帚。用于航空遙感的推帚式成像光譜儀是借助飛機的向前運動來完成推帚的，與之不同的是，顯微高光譜成像系統是利用載物臺的平動來實現對樣品的推帚成像，因此該實驗系統需要設計和研制載物臺自動裝置。為了獲得準確的光譜圖像，必須對載物臺的運動速度進行精確的控制。本系統利用步進電機連接滾珠絲杠，將滾珠絲杠的移動橫梁連接到載物臺，來驅動載物臺運動。因此，載物臺的運動速度是通過對步進電機的轉速控制來實現的。而步進電機的轉速控制是通過單片機產生方波脈沖信號來觸發步進電機進行步進旋轉。因此，單片機產生的方波脈沖信號頻率最終決定了載物臺的運動速度。

系統的瞬時視場與系統的總放大倍數和CCD光譜維像元尺寸有關。在該系統中，CCD光譜維像元大小為27um，當使用40倍物鏡時，系統的總放大倍數為40?.6=24倍。因此，系統在光譜維方向的空間分辨率為27/24=1.125um，而相機的幀速率為30幀/秒，所以，載物臺的運動速度為1.125?0=33.75um/s。由于絲杠的螺紋間距為1mm，即1000um，步進電機的每轉步數為10000步/轉，因此，步進電機每旋轉一步對應載物臺的前進距離為1000/10000=0.1um，最后計算出電機的運行頻率為33.75/0.1=337.5Hz，即需要產生的方波脈沖的周期為2963μs。

?

4.?數據采集子系統

數據采集系統主要包括高光譜結果數據傳輸、采集、控制、存儲和實時顯示等功能，由于高光譜成像系統的數據傳輸速率非常高，因此傳統的基于ISA、EISA總線的數據采集系統已不能滿足要求。而PCI總線的最大數據傳輸速率為132

MB/s，能滿足高光譜成像系統數據采集的要求。所以，本系統采用PCI總線作為數據采集的微機接口。

數據采集系統采用模塊化設計方法，將各個主要功能模塊分離開來，模塊間采用統一的接口進行通信；并且在數字邏輯實現上，采用在系統可編程（In System Program）器件，通過軟件對系統進行配置，提高系統的靈活性。其具體設計方法與其他高光譜成像儀器的數據采集系統類似。

?
