高光譜圖像在現代材料和物體的定量和定性分析中占有重要地位。關于這方面的研究也有很多，本文簡單介紹了高光譜圖像基本原理和無損檢測系統。

?

高光譜圖像基本原理

高光譜圖像技術是由高光譜遙感成像技術發展起來的一項技術。高光譜圖像是在特定波長范圍內由一系列波長處的光學圖像組成的三維圖像塊。圖為高光譜圖像三維數據塊的示意圖。圖1中，x和y表示二維平面像素信息坐標軸，第三維(入軸)是波長信息坐標軸。從中可以看出，高光譜圖像既具有某個特定波長入下的圖像信息，并且針對 xy平面內某個特定像素，又具有不同波長下的光譜信息。

基于高光譜圖像的無損檢測系統

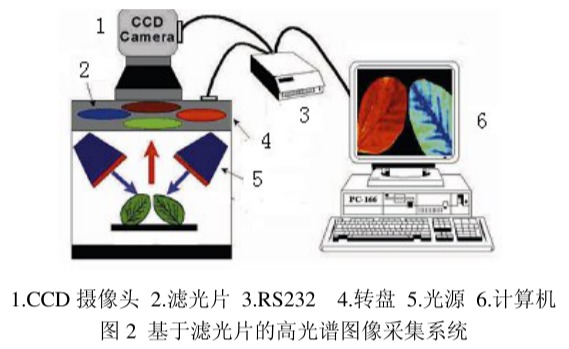

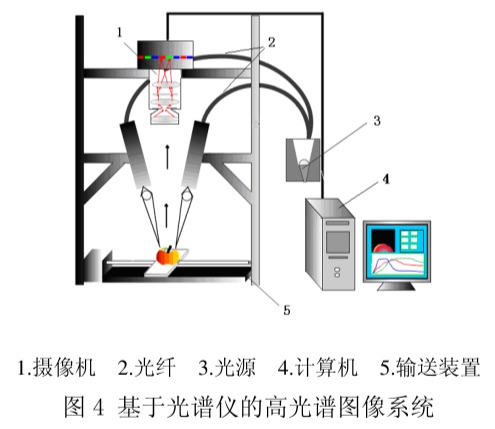

基于高光譜圖像的無損檢測系統主要包括硬件平臺(高光譜圖像的獲取)和軟件數據處理(高光譜圖像數據分析)兩部分。硬件平臺主要由光源、分光部件、CCD、圖像采集系統和計算機所組成。根據分光部件的不同，其硬件平臺又有2種不同的組建方式，即基于濾光片的高光譜圖像獲取系統和基于成像光譜儀的高光譜圖像獲取系統。

基于光譜儀的高光譜圖像系統采集得到的數據精度高，適合于實驗室階段尋找最適合表達檢測目標的特定波長，但其數據量超大，數據處理時間長，不適于在線檢測；而基于濾波片的高光譜圖像系統采集得到的數據量小，數據分析所需要的時間短，適合在線檢測，但是濾波片過少，其數據簡單，很難尋找到與檢測目標相應的最佳特征波長。一般情況下，首先，在實驗室階段利用基于光譜儀的高光譜圖像系統尋找檢測目標的最優波長；然后，根據最優波長定做相應的濾波片，設計基于濾波片的高光譜圖像系統，以實現在線檢測。

?
