高光譜成像儀作為光電儀器，它將二維成像和光譜技術融為一體，具有多波段、高分辨率和圖譜合一的優點，被廣泛的應用于業分選、精準農業、色差檢測、食品檢測、醫學制藥、文物保護、刑偵檢測、環境監測等領域。本文對高光譜成像儀的成像方式及分光方式的類型做了介紹，感興趣的朋友可以了解一下！

高光譜成像儀的成像方式：

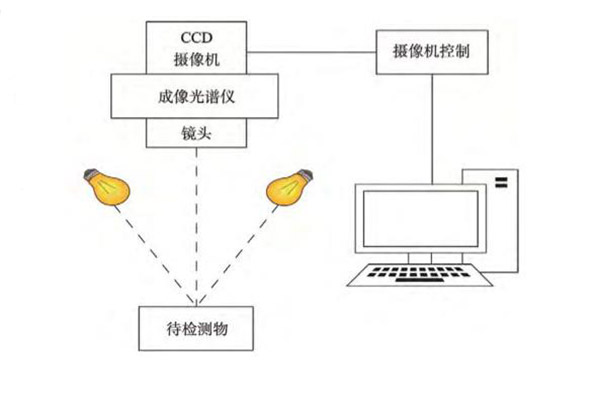

高光譜成像系統主要由光源、CCD攝像機、成像光譜儀、鏡頭、圖像采集卡、計算機及控制裝置等組成，見下圖1。其最主要的工作部件是成像光譜儀，它是一種新型傳感器，于20 世紀80年代初發展起來。該光譜儀最重要的特點在于波段多且寬度窄，使得高光譜成像儀能探測到別的寬波段無法探測到的物體，光譜響應范圍更廣，光譜分辨率更高，能夠更加精細地發現被探測物的微小特征，更重要的是它可以提供空間域和光譜域信息的結合，也就是“圖譜合一”，但同時也存在著數據量大、冗余信息多的特點。

根據高光譜圖像采集和形成方式的不同，其獲取方式可以分為點掃描、線掃描和面掃描3種方式。點掃描方式每次只能獲取1個像素點的光譜，為獲取高光譜圖像需頻繁地移動光譜相機或檢測對象，不利于快速檢測，因此，點掃描方式常用于微觀對象的檢測。線掃描方式每次可以獲取掃描線上所有點的光譜，該方式特別適合于傳送帶上方物體的動態檢測，是果蔬品質檢測時最常用的圖像獲取方式。點掃描和線掃描方式都是在空間域進行掃描，而面掃描是在光譜域進行掃描的方式，面掃描方式每次可以獲取單個波長下完整的空間圖像，通過面掃描獲取高光譜圖像時需要轉動濾光片切換輪或調節可調濾波器。面掃描方式一般用于所需波長圖像數目較少的多光譜成像系統中。

所謂的高光譜圖像就是數據立方塊，指在光譜維度上進行了更加細致的分割，在光譜維度上有多個通道。通過高光譜設備獲取到的數據立方塊，不僅可以獲得圖像上每個點的光譜數據，而且可以獲得任一譜段的圖像信息。

由于高光譜數據信息量大，冗余度高，在實際應用中選擇最有效的波長來開發多光譜成像系統很有必要。多光譜成像技術的原理，是利用物體對不同波長光線的吸收存在差異，通過對目標物體在一組紅外和近紅外范圍內特定光線波長中的光強度變化進行監測，來實現檢測、辨別等應用需求。其最大的優勢就是所捕獲的單色圖像的波長是通過窄帶濾波器自由選擇的最有效波長，以達到實時檢測的目的。

高光譜成像儀的幾種分光方式：

1.棱鏡型分光方式

棱鏡型分光方式利用的是棱鏡的色散能力來分光。使用棱鏡分光，優點是結構簡單，性能穩定，能量透過率高，雜散光少。缺點是單一材料的棱鏡的色散是不均勻的，光譜的分辨率存在非線性，同時單棱鏡還會帶來譜線彎曲及色畸變。如今使用棱鏡的光譜儀多數采用復合棱鏡或曲面棱鏡來修正色散的非均勻性，如雙阿米西棱鏡、Littrow 棱鏡、阿貝恒偏向棱鏡等。

2.光柵型分光方式

光柵型分光方式利用的是光柵衍射原理，光束經過光柵后由于衍射和干涉會在像面上形成明暗相間的條紋，這些條紋的極大位置與波長大小相關。使用光柵分光優點是結構簡單、色散線性，并且由于光柵型光譜儀的光譜分辨率與狹縫寬度成反比，因此其光譜分辨率較高。缺點是光柵型光譜儀存在高階譜線，會分散一部分能量還會對工作譜段產生干擾，同時會產生較多的雜散光。為了改進這些缺陷，如今已經開發出了新型的分光光柵如凸面光柵、凹面光柵，可以加強分光效率使結構更加簡化，還有棱鏡-光柵組合元件。

3.濾光片型分光方式

濾光片型分光方式是應用最早的分光方式，根據濾光片只有特定的波段可以通過的原理進行分光。這種分光方式包括多相機式、濾光片輪式、線性漸變?yōu)V光片式、楔形濾光片式和可調諧濾光片式等。
