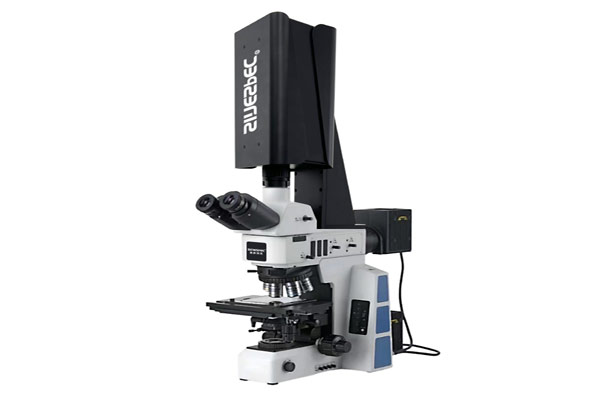

高光譜成像系統由哪些部件構成？高光譜成像系統由硬件和軟件兩部分組成，硬件最重要的部件是傳感器，還包括光源、掃描器和控制裝置等。軟件部分主要包括光譜預處理軟件和數據采集及處理軟件等。本文對高光譜成像系統構成作了介紹。

高光譜成像系統的核心部件包括高光譜成像儀、均勻光源、電控移動平臺、計算機及控制軟件等，系統的基本工作流程如下：在對采集的各項參數進行校準后，待測樣本在均勻鹵素光源照射下，高光譜相機每次以線掃描的方式掃描一條線上所有點的光譜，得到每個像素點380-1040nm范圍內的反射光譜以及一個空間維度的信息，隨著電控移動平臺帶動樣品連續運行，配合數據采集軟件，最終在每個光譜波段上能夠得到一副二維圖像及其光譜信息。其過程如下圖所示。

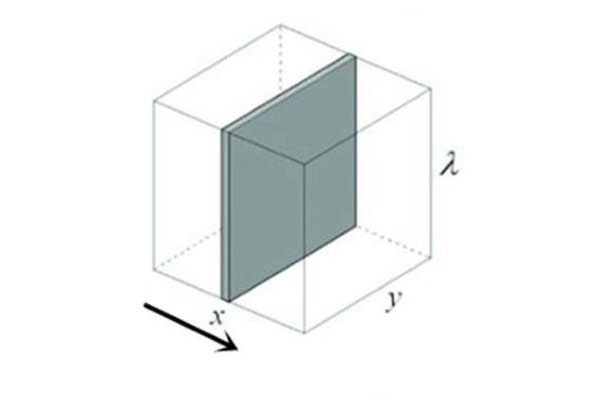

通過特定的計算機軟件記錄掃描行程內的所有數據，通過軟件逐行重建完整的圖像，最終獲得一個包含樣本圖像信息以及光譜信息的三維數據立方體（即高光譜圖像）。

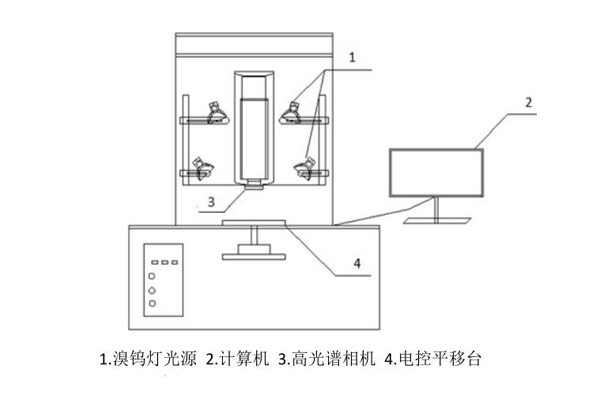

高光譜成像系統的整體結構圖如下圖所示，其具體硬件介紹如下：

1.高光譜成像儀

高光譜成像系統采用的高光譜成像儀采用的是三恩時公司SC250系列高光成像儀，主要由成像光譜儀和CMOS組成，光譜采集范圍為900nm-1700nm，光譜的最小分辨率為6nm，光譜范圍內共有256個波段，測定速度每個樣品小于5s,像素尺寸為30um，正常運行溫度為0~40℃。

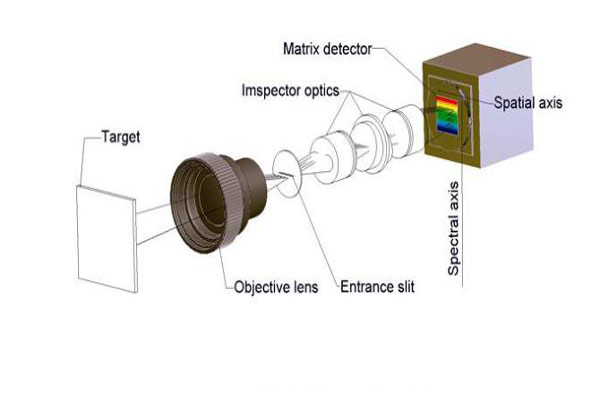

高光譜成像儀每次對一條線上的目標進行成像，并分光使每個光譜成分與線陣上的一個像素點一一對應。因此，每一幅來自光譜相機的圖像結構包括一個維度（空間軸）上的線陣像素和在另一個維度（光譜軸）上的光譜分布（光在光譜元素的強度）如下圖所示的說明。

成像過程為：每次對一行像素進行成像后（X方向），獲得單行像素的圖像信息與光譜信息，在電控平移臺的勻速拖動下，排列的探測器依次沿縱向方向（Y方向）依次曝光成像。綜合橫縱方向成像信息就可以得到待檢測樣本的的三維高光譜圖像數據。

2.均勻光源

高光譜成像系統的均勻光源系統由兩組共四個溴鎢燈及其控制器及其支撐部件組成。溴鎢燈波長范圍為300nm-2500mm，光譜譜線連續且平滑分布，是一種常用的可見-近紅外波段對物質進行吸收光譜和熒光光譜分析的理想光源。一旦光源調試好固定位置后，就不宜經常再做調試，實際在對不同樣品進行圖像采集時，可根據樣品不同需求調節光源亮度，以使得采集到的圖像更加明亮清晰。

在實際進行高光譜圖像采集過程中，由于天氣、外界燈光等會照射到待測樣品而導致誤差。為消除該誤差，將光源系統、電控平臺系統以及高光譜相機用隔光材料組成一個暗箱。將系統的各個參數調節完畢后，在采集圖像過程中，應保證在暗箱環境下進行以外部光源對采集的干擾。

3.電控移動平臺

電控平移臺的作用是用來放置待檢測采集樣品，水平安裝于均勻光源之間，高光譜成像儀正下方，在均勻光源的照射下，通過移動該平臺，高光譜成像儀可以連續的獲得平臺上待檢測樣品的連續高光譜圖像，其最大可承載的有效樣品空間尺寸為300mm×300mm×200mm，最大有效行程為400nm，運行速度、掃描行程、初始位置等可根據實際需要應用軟件進行調節。電控平臺由載物平臺、標準白板、驅動電機及其驅動電路等構成。在實際采集不同體積的樣品時，因樣品高度、形狀等不一致，在對高光譜相機進行對焦時，需要調整標準白板的高度使得標準白板與待測樣品處于同一對焦面上，否則采集到的圖像就容易模糊失真。

4.計算機及數據采集軟件

計算機及數據處理軟件作為整個系統的靈魂，是整個系統的控制與數據處理終端。在圖像采集過程中起著調節、控制運行的作用，在采集完成后，對高光譜圖像進行存儲以及后續數據處理操作。高光譜成像系統采集軟件由卓立漢光公司提供，通過數據采集軟件可以對高光譜相機曝光時間、掃描速度、最大掃描行程、圖像分辨率等相關參數進行修改。此外還可以進行黑白校正、圖像存儲與命名高光譜圖像快速查看等一些基本的分析功能。
