隨著科技的飛速發展，電子元器件的質量和性能成為了確保設備穩定、高效運行的關鍵。在這一過程中，電子元器件漏膠檢測成為了一項至關重要的任務。近年來，高光譜相機技術的崛起為電子元器件漏膠檢測帶來了變革。本文將詳細探討高光譜相機在電子元器件漏膠檢測中的應用，以及其相較于傳統檢測方法的優勢。

一、引言

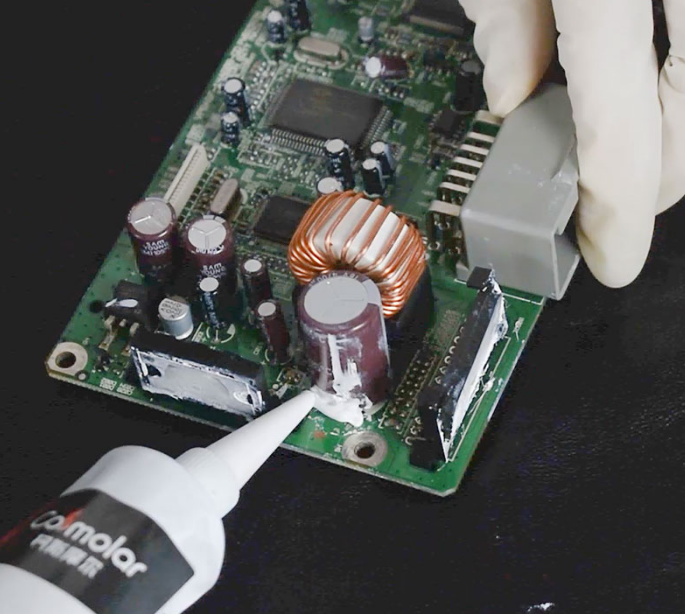

電子元器件在生產過程中，常常需要使用膠水進行固定或封裝。然而，由于生產過程中的各種因素，可能會導致膠水漏出，從而影響到電子元器件的性能和壽命。傳統的電子元器件漏膠檢測方法往往依賴于人工目檢或簡單的圖像處理技術，這些方法不僅效率低下，而且容易受到人為因素的影響。因此，尋找一種高效、準確的電子元器件漏膠檢測方法成為了業界的迫切需求。

高光譜相機作為一種新型的光學成像技術，具有光譜分辨率高、成像速度快、信息量大等特點。它能夠在可見光和近紅外波段內獲取物體的光譜信息，從而實現對物體表面細微特征的高精度識別。在電子元器件漏膠檢測中，高光譜相機能夠準確識別出膠水與電子元器件之間的細微差異，為漏膠檢測提供了一種全新的解決方案。

二、高光譜相機技術原理

高光譜相機是一種集成了光譜成像技術和數字圖像處理技術的高端光學儀器。它通過在一個寬波段內獲取物體的連續光譜信息，能夠?qū)崿F(xiàn)對物體表面微小細節的高精度識別。高光譜相機的核心技術包括光譜成像技術、圖像處理技術和數據分析技術。

1. 光譜成像技術：高光譜相機通過特殊的光學設計，能夠在可見光和近紅外波段內獲取物體的光譜信息。這些光譜信息包含了物體表面的反射率、透射率等物理特性，為后續的圖像處理和數據分析提供了豐富的信息源。

2. 圖像處理技術：高光譜相機獲取的光譜圖像數據量龐大，需要通過圖像處理技術對其進行預處理和特征提取。圖像處理技術包括去噪、增強、分割等操作，旨在提高圖像的質量和辨識度，為后續的數據分析提供可靠的基礎。

3. 數據分析技術：經過圖像處理后的光譜圖像數據需要進行深入的數據分析，以提取出與電子元器件漏膠相關的特征信息。數據分析技術包括光譜曲線擬合、特征提取、分類識別等操作，旨在從海量的數據中發現規律，為漏膠檢測提供準確的判斷依據。

三、高光譜相機在電子元器件漏膠檢測中的應用

1.材料與方法

1.1材料與儀器

電子元器件：采用“軒田”來樣，從30個來樣中抽檢出2個來樣作為本次實驗的對象

1.2高光譜成像原理

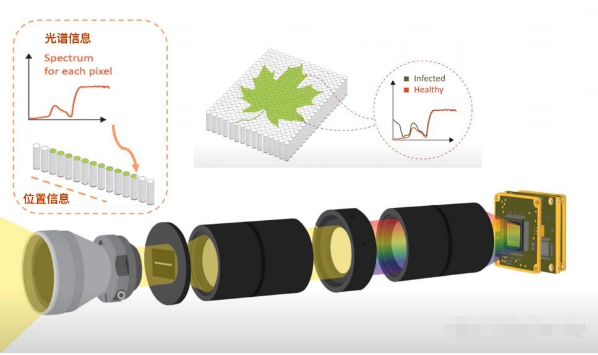

光柵色散型高光譜相機是一種先進的成像技術，它巧妙地利用色散元件（如光柵或棱鏡）將入射光分解成不同波長下的能量分布。如圖當一束光照射在樹葉上時，通過光柵面的反射，該點的入射光被分解成各個波長段的能量。隨后，這些能量被高靈敏度的傳感器捕捉，每個傳感器象元負責測量特定波長下的光強度。

這種成像方式具有顯著優勢，因?yàn)樗軌蛞淮涡蕴幚碚麠l線上的所有點。每個點的光譜數據，即不同波長下的能量分布，可以在單次測量中得到。因此，大多數光柵型高光譜相機都被設計成線掃描相機，以便迅速獲取線上每一點的所有波長光譜數據。由于這些數據是同時獲取的，我們可以立即對這些點的光譜特性進行分析和計算。

光柵型高光譜相機的這一特性使其在多個領域具有廣泛的應用價值。在顏色測量方面，它可以精確捕捉物體的顏色細微差異。在水果品質和糖度檢測中，通過分析水果表面的光譜數據，我們可以快速評估其成熟度和口感。此外，在塑料垃圾回收領域，光柵型高光譜相機可以準確識別不同種類的塑料，從而提高回收效率。這些應用都依賴于對每個點不同波長數據的快速、準確計算，而光柵型高光譜相機正好滿足這一需求

1.3DN值解釋

DN值：是遙感影像像元亮度值，記錄的地物的灰度值。無單位，是一個整數值，值大小與傳感器的輻射分辨率、地物發射率、大氣透過率和散射率等有關。

2.實驗測試

2.1實驗?zāi)康?/span>

利用高光譜成像技術測量電子元器件的漏膠情況，從而以確保產品的質量和可靠性。

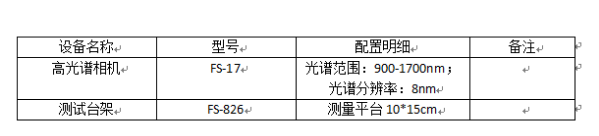

2.2實驗測試儀器列表

2.3實驗內容

高光譜采集儀的光譜范圍為900-1700 nm,光譜分辨率為8nm,共1024個波段。在實驗中將電子元器件樣本均勻的平鋪放在外置推掃臺架上進行圖像采集，曝光時間為20 ms,鏡頭與樣本之間的距離為32 cm。檢測在元器件大孔周圍和孔內芯片上膠水分布情況

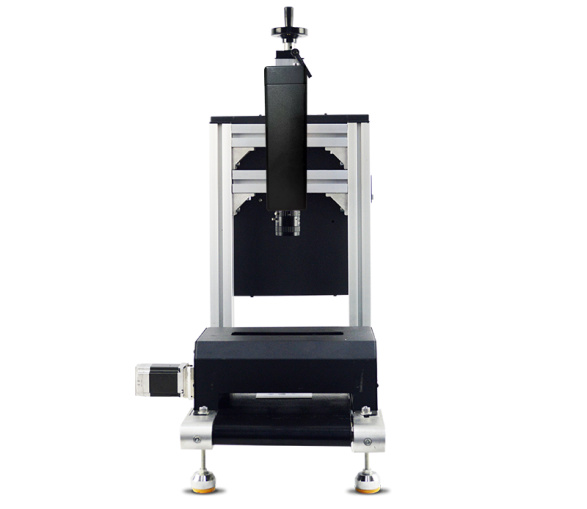

實驗測量過程圖如下圖所示：

2.4實驗結果

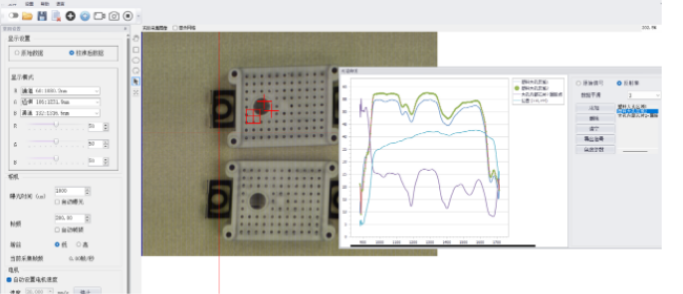

軟件截圖

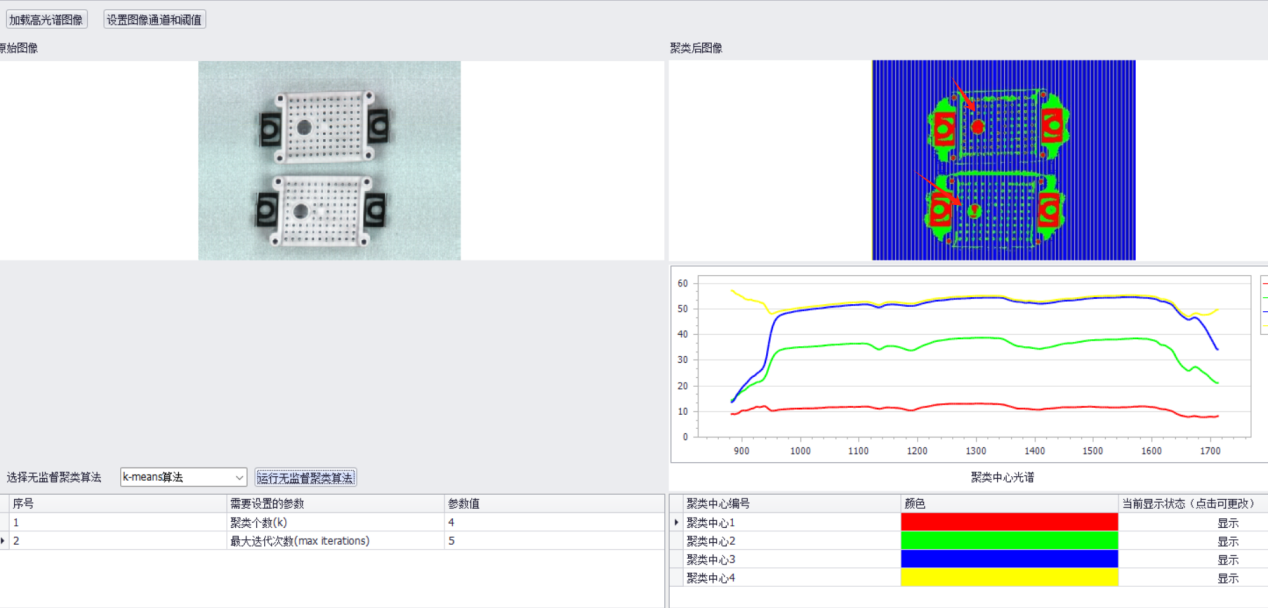

非監督聚類分析（1號樣品大孔芯片內無漏膠，2號樣品大孔內芯片有漏膠）

3.結論

本實驗利用近紅外高光譜相機FS-17，結合軟件算法，基于光譜特征，采用非監督聚類分析。結果顯示，1號樣品大孔芯片內無漏膠，2號樣品大孔內芯片有漏膠。從高光譜圖像分析得到漏膠區域和非漏膠區域存在明顯波形差異，結論：可以用來檢測漏膠點。因此，近紅外高光譜成像技術在電子元器件漏膠的應用領域具有很大潛力。

四、高光譜相機與傳統檢測方法的比較

與傳統的人工目檢或簡單的圖像處理技術相比，高光譜相機在電子元器件漏膠檢測中具有明顯的優勢。首先，高光譜相機能夠?qū)崿F(xiàn)高精度識別，避免了人工目檢中可能出現的誤判和漏判現象。其次，高光譜相機的成像速度快、自動化程度高，大大提高了生產效率。最后，高光譜相機對不同類型、不同材質的電子元器件都具有良好的適應性，使得漏膠檢測更加全面、徹底。

五、結論與展望

隨著科技的不斷發展，高光譜相機在電子元器件漏膠檢測中的應用將會越來越廣泛。未來，隨著光譜成像技術、圖像處理技術和數據分析技術的不斷進步，高光譜相機將會為電子元器件漏膠檢測帶來更加高效、準確、智能的解決方案。同時，我們也期待更多創新的檢測方法和技術能夠在電子元器件質量檢測領域發揮重要作用，為提升產品質量、保障設備穩定運行做出更大的貢獻。
