光譜儀由哪些基本組件組成?

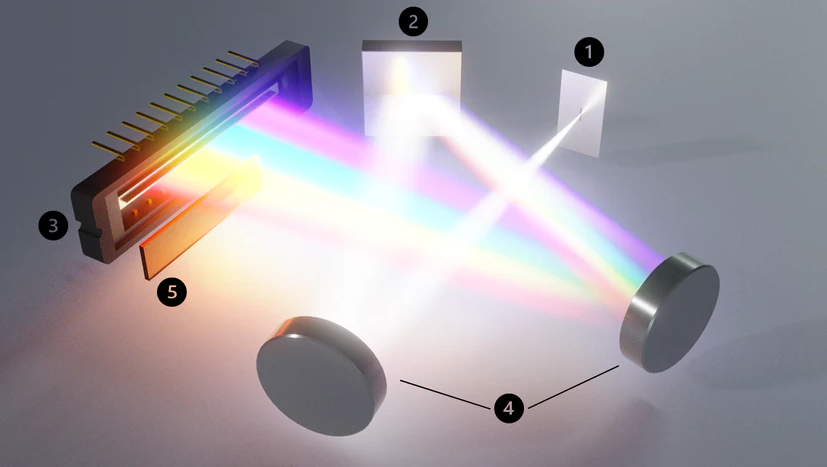

光譜儀組件：入口狹縫 (1)、衍射光柵或棱鏡 (2)、檢測器 (3)、路由光學器件 (4)、高階濾波器 (5)

入口狹縫

光通過入口狹縫進入光譜儀。與相機的孔徑大小如何影響照片的亮度和分辨率類似，光譜儀入口狹縫的寬度決定了它在弱光條件下的測量能力和您可以達到的最大光譜分辨率。

這兩個特性必須相互平衡，因?yàn)橐粋€(gè)總是以另一個為代價。寬的入口狹縫允許大量光進入光譜儀，這允許測量較暗的光源，但會降低系統的光譜分辨率。相反，狹窄的入射狹縫可以提高光譜分辨率，但會降低信號強度。

較大的光譜儀可能具有可控的狹縫寬度，而更緊湊的設備，如賽斯拜克光譜儀(其入口狹縫寬度為 25 μm)通常具有固定寬度。

衍射光柵或棱鏡

光學衍射光柵是將光分成其構成波長分量的部件。有許多不同類型的光柵，包括透射光柵、反射光柵、刻線光柵和全息光柵。相互比較時，每一種都有自己的優點和缺點，沒有哪一種設計更勝一籌。

光柵的設計決定了光線散布的程度。就像狹縫一樣，分辨率、范圍和信號強度之間存在權衡。

衍射光柵可用下式描述：

其中d是光柵間距，θ m是第m個衍射級的衍射角， θ i是入射角，λ是光的波長。由此可見，減小光柵間距會增大衍射的角度范圍。因此，較小范圍的波長將以較低的信號強度到達檢測器，但分辨率較高。相反，增加光柵間距會提供更大范圍的波長，但分辨率會降低。

光柵間距通常根據凹槽密度來引用，其等于1/d并且以凹槽mm -1的單位給出。

在一些光譜儀中，衍射光柵可以旋轉以允許不同波長到達檢測器。這里，采集窗口將根據需要進行選擇。同樣，一些光譜儀有多個不同槽密度的光柵，可以在它們之間進行選擇。

一些光學光譜儀的設計使用棱鏡作為色散元件代替衍射光柵，但由于棱鏡的成本較高且它們提供的圖像分辨率較低，因此這種情況并不常見。

探測器

光學檢測器記錄到達它的光的強度作為其波長的函數。光譜儀檢測器由一行光敏像素組成，每個像素對應一個特定的波長。每個像素都會產生一個強度與落在其上的光量成正比的電信號。

電荷耦合器件 (CCD) 是光譜儀的首選檢測器，因?yàn)樗鼈兙哂懈邉?dòng)態范圍和均勻的像素響應。為了減少光譜中不需要的噪聲，通常會冷卻 CCD 以對抗暗電流信號。

路由光學

內部路由光學器件將來自入口狹縫的光引導到衍射光柵或棱鏡上，然后再到檢測器上。

曲面鏡通常比透鏡更受歡迎，因?yàn)樗鼈円氲膱D像像差更少。光學器件有許多可能的配置，它們?cè)诠鈱W(xué)像差、雜散光和尺寸方面各有優缺點。

高階濾波器

如果光譜儀的波長檢測范圍跨越一個以上的衍射級，則可能需要濾光片來部分覆蓋檢測器并阻止更高階的光到達傳感器。
