高光譜成像儀作為一種光學儀器，主要用于對樣本進行定性和定量的分析。其根據光譜分辨率、分光方式、調制方式等的不同，可以分為不同的類型。本文對高光譜成像儀的類型及分光方式做了介紹，對此感興趣的朋友可以了解一下！

高光譜成像儀有哪些類型？

目前的光譜成像儀有多種分類方式：

按光譜分辨率可以分為多光譜成像儀、高光譜成像儀和超光譜成像儀三類；

按分光原理大致可以分為棱鏡色散型光譜成像儀、光柵衍射型光譜成像儀、濾光片型光譜成像儀及干涉型光譜成像儀四類；

按調制方式又可以分為時間調制型光譜成像儀、空間調制型光譜成像儀及時空聯合調制型光譜成像儀三類。

除此之外，還可以按掃描方式及數據重構方式來分類，如揮掃型、推掃型、凝視型，及Fourier變換型、Hadamard變換型、Ladon變換型（又稱計算層析）等。

高光譜成像儀有幾種分光方式？

從上面高光譜成像儀的類型可知，高光譜成像儀按照分光方式的不同，可以分為棱鏡色散型光譜成像儀、光柵衍射型光譜成像儀、濾光片型光譜成像儀及干涉型光譜成像儀四類。下文對棱鏡色散型光譜成像儀、光柵衍射型光譜成像儀的原理做了介紹。

1.棱鏡色散型光譜成像儀

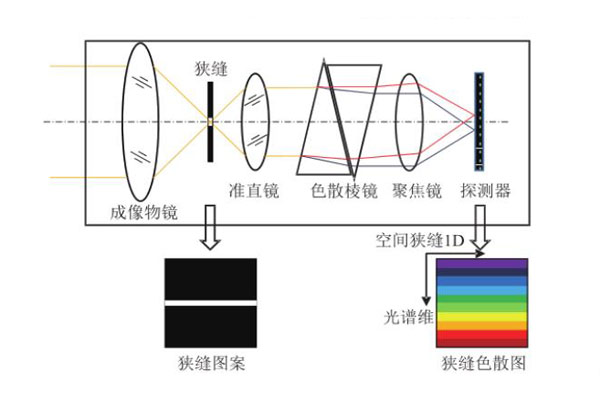

棱鏡是最直接的分光原件，可以將準直的白光分為連續分布的單色光。基于棱鏡色散分光的光譜成像儀原理如下圖所示，包括前置光學系統、狹縫、準直鏡、色散棱鏡、成像鏡及探測器組成。探測器上獲取的數據為二維數據，平行狹縫的一維為空間維，垂直于狹縫的一維為光譜維。棱鏡色散型光譜成像儀的一個重要指標是其光譜分辨能力。

2.光柵衍射型光譜成像儀

光柵是具有空間周期性結構的光學元件，分為透射光柵和反射光柵兩種。光柵衍射型光譜成像技術以光柵為分光元件，基本原理圖如下圖所示?；诠鈻叛苌湫凸庾V成像儀系統由前置光學系統、狹縫、準直鏡、衍射光柵、成像鏡及探測器組成。對于光柵衍射型光譜成像儀來說，與儀器性能直接相關的參數包括光柵的色散和分辨率。
